TCH MILLING HEADS TCH-20

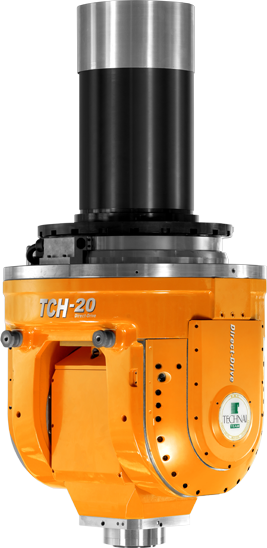

TCH 20

Testa a due assi con struttura a forcella, ottimizzata per macchine a 5 assi, integra moduli di azionamento su entrambi gli assi con Motori Drirect Drive Technai.
È disponibile con elettromandrini fino a 24.000 rpm e fino a 100Nm, utensile HSK-A63 o HSK-A100.
La testa TCH 20 è progettata per equipaggiare grandi macchine a 5 assi e condivide la stessa filosofia di tutte le teste della serie TCH, la personalizzazione con Elettromandrino scelto dal cliente che più si adatta alla lavorazione dedicata. Principale caratteristica di questa testa è l’integrazione del motore dell’asse C nella struttura stessa, questa scelta permette rendere la struttura più compatta e quindi rigida. La breve distanza tra il naso del mandrino e l'asse A rende il TCH 20 adatto ad un'ampia gamma di lavorazioni applicazione:
  • parti strutturali in alluminio per l'industria aerospaziale
  • lavorazione di grandi stampi per stampaggio lamiera in industria automobilistica
  • lavorazione ingranaggi e turbine
Con riferimento al settore stampi, i fattori chiave sono la precisione di posizionamento dell'orientamento dell'asse e il sistema di bloccaggio, senza distorsioni geometriche causate dai fermi.
Caratteristiche chiave sono:
  • Eccellente dinamica degli assi e alta qualità nella fresatura delle superfici, sia in traiettorie di sgrossatura che in esecuzione di finitura.
  • La testa TCH 20 è dotata di una struttura modulare che unisce l'alta qualità di Motori Torque Technai con l’alta precisione meccanica e di esecuzione.
DATI TECNICI TCH 20 ASSE-A ASSE-C
Velocità massima rpm 50 50
Coppia continuativa Nm 645 800
Coppia massima Nm 1290 1520
Coppia di bloccaggio Nm 4000 6000
Encoder Assi Heidenhain RCn 2380 abs. EnDat Incremental encoder AMO MHS
Precisione sistema di misura arcsec ±3” ±3”
Angolo di rotazione deg ±100° ±360°
Peso Kg 600
Design industrializzato

Ø Max Corpo Elettromandrino

180 mm
Design industrializzato

Max velocità elettromandrino

Fino 24000 rpm
testa 20
Elevate prestazioni

Coppia elettromandrino

Da 60 a 100 Nm
Efficienza energetica

Utensile

HSK -A63 / HSK -A100
Settore di Applicazione
Lavorazione di parti in alluminio “aerospace” e lavorazione stampi
Per maggiori dettagli   SCARICA LA BROCHURE
