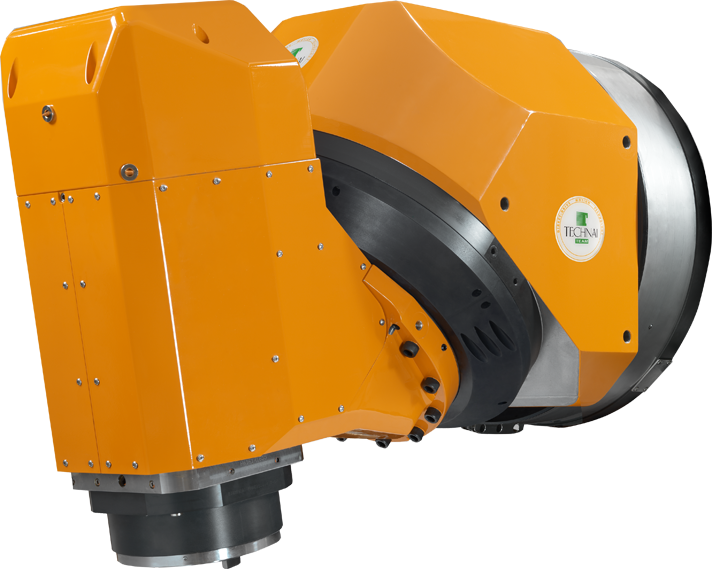

TCH U 40-50

La testa TCH-U 40-50 declina il concetto di testa universale per operazioni di fresatura con assi direct drive. L'obiettivo è raggiunto integrando i motori coppia degli assi rotanti C e A.

La testa TCH 40-50 è destinata principalmente alla meccanica generale industriale ed è adatta per fresatrici o centri di lavoro con ram verticale.
TCH-U 40-50 può essere fornito con elettromandrini con diametro di 240mm e fino a 250Nm caratteristiche ben bilanciate per ottenere un'efficienza produttiva ottimale come richiesto nelle lavorazioni meccaniche generali. Grazie alla sua particolare configurazione geometrica, il La TCH-U4050 è in grado di inclinare il mandrino fino a 100 ° per eseguire operazioni di fresatura in sottosquadra.
Rispetto al classico tipo universale, la TCH-U 40-50 trae vantaggio dalla tecnologia Direct Drive incorporata.
Questo significa:

Lavorazione in modalità 3 + 2 con orientamento assi continuo e bloccaggio;
Dinamica e precisione di posizionamento più elevate;
Capacità ausiliaria di lavorazione continua completa a 5 assi.

TCH-U4050 è un ottimo esempio di configurazione dove i Moduli funzionali sono assemblati su una caratteristica struttura con assi non ortogonali.

DATI TECNICI TCH U 40-50		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	415	480
Coppia massima	Nm	720	870
Coppia di bloccaggio	Nm	5400	5400
Encoder Assi		AMO absolute encoder EnDat2.2	AMO absolute encoder EnDat2.2
Precisione sistema di misura	arcsec	±6”	±5”
Angolo di rotazione	deg	±100°	±360°
Peso	Kg	700
