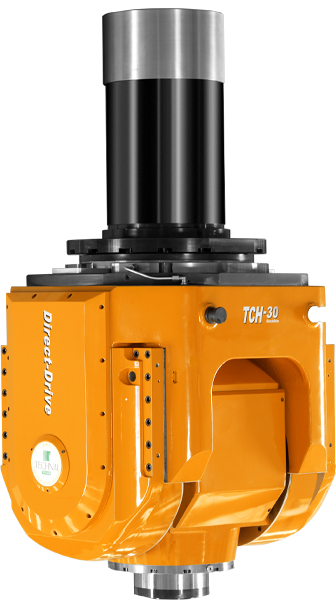

TCH 30

Testa a due assi con struttura a forcella ottimizzata per macchine pesanti a 5 assi, integra moduli dotati di Motore Direct Drive Technai su entrambi gli assi, ed è disponibile con elettromandrini fino a 15.000 rpm e fino a 300Nm, utensili HSK-A100.

La testa TCH 30 è progettata per equipaggiare macchine a 5 assi per processi ad alta produttività.
Rappresenta la scelta migliore per la lavorazione a 5 assi dove sono necessarie operazioni di sgrossatura e finitura.
I settori di applicazione della TCH30 industria e stampi, lavorazioni di grandi ingranaggi o turbine: dove è richiesta "dalla sgrossatura alla finitura".
La testa TCH 30 è caratterizzata da una rigidità molto elevata grazie alla sua struttura a forcella.
I moduli asse C e asse A sono dotati di dispositivi di bloccaggio idraulici opportunamente progettati per assorbire l'alta forza di fresatura generata dall'elettromandrino.

DATI TECNICI TCH 30		ASSE-A	ASSE-C
Velocità massima	rpm	50	50
Coppia continuativa	Nm	1460	1370
Coppia massima	Nm	2000	2665
Coppia di bloccaggio	Nm	8000	8000
Encoder Assi		Heidenhain RCn 2380 abs. EnDat	Incremental encoder AMO MHS
Precisione sistema di misura	arcsec	±3”	±3”
Angolo di rotazione	deg	±100°	±360°
Peso	Kg	1090
